Beschreibung

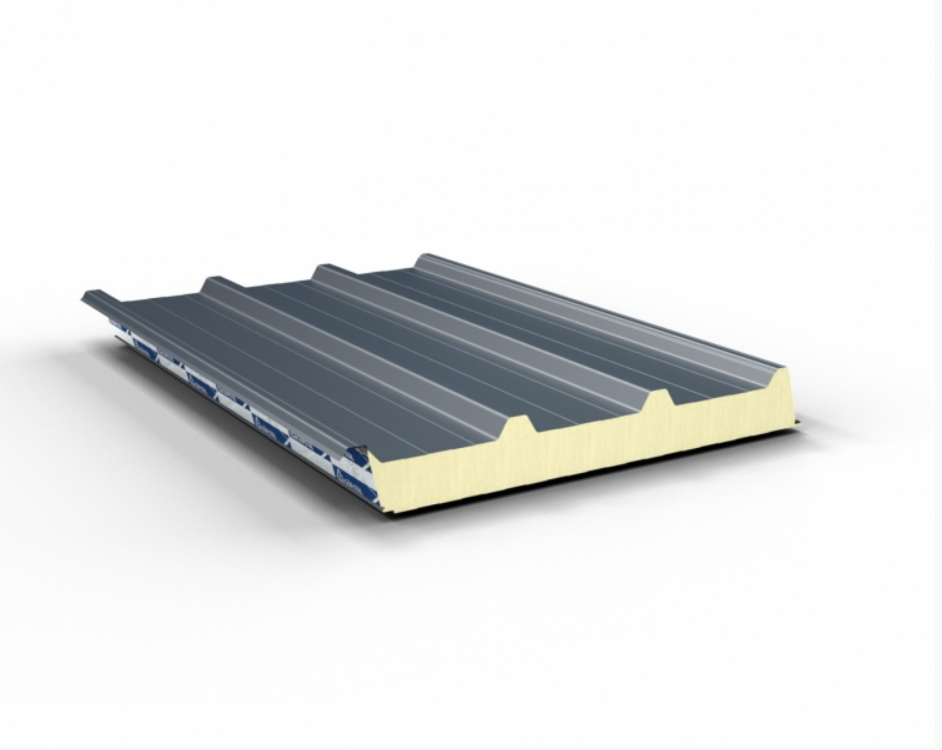

Die Dachpaneele GS PIR D sind für die Dacheindeckung bestimmt. Sie zeichnen sich durch eine sehr tiefe Umprofilierung der Außenverkleidung in Form eines Trapezes aus. Dies liegt daran, dass sie langfristige Betriebsbelastungen tragen. Die Platten werden mit Schrauben an einer Holz-, Stahl- oder Stahlbetonkonstruktion befestigt. Die Mindestneigung der Dachschrägen beträgt 3° (5,2 %) ohne Oberlichter und 5° (8,7 %) für Dächer aus längsverbundenen Paneelen. Die Paneelverkleidung besteht aus beidseitig verzinktem Stahlblech nach EN 10346 mit organischem Polyesterlack mit einer Schichtdicke von 25 μm. Die Modulbreite der Diele beträgt 1000 mm und die Standardlängen reichen von 2,0 m bis 12,0 m. Auf besonderen Kundenwunsch liefern wir Dielen kürzer als 2,0 m und länger als 12,0 m, wobei die maximale Länge 16,5 m beträgt. Die Dichtheit Die Plattenverbindungen werden durch die bei der Produktion aufgebrachte PUS-Dichtung aus Polyurethan gewährleistet.
Technische Daten
| 1 |
Kerntyp |
Hartschaum aus Polyisocyanurat (PIR) |
| 2 |
Wärmeleitungskoeffizient λD |
0,022 |
| 3 |
Dicke [mm] [mm] |
40/80 |
60/100 |
80/120 |
100/140 |
120/160 |
160/200 |
| 4 |
Masse* [kg/m2>] |
10,4 |
11,2 |
12,0 |
12,8 |
13,6 |
15,4 |
| 5 |
Maximale Länge [m] |
16,50 |
| 6 |
Gesamtbreite [mm] |
1104 |
| 7 |
Modulare Breite [mm] |
1000 |
| 8 |
Profilierung der Außenverkleidung |

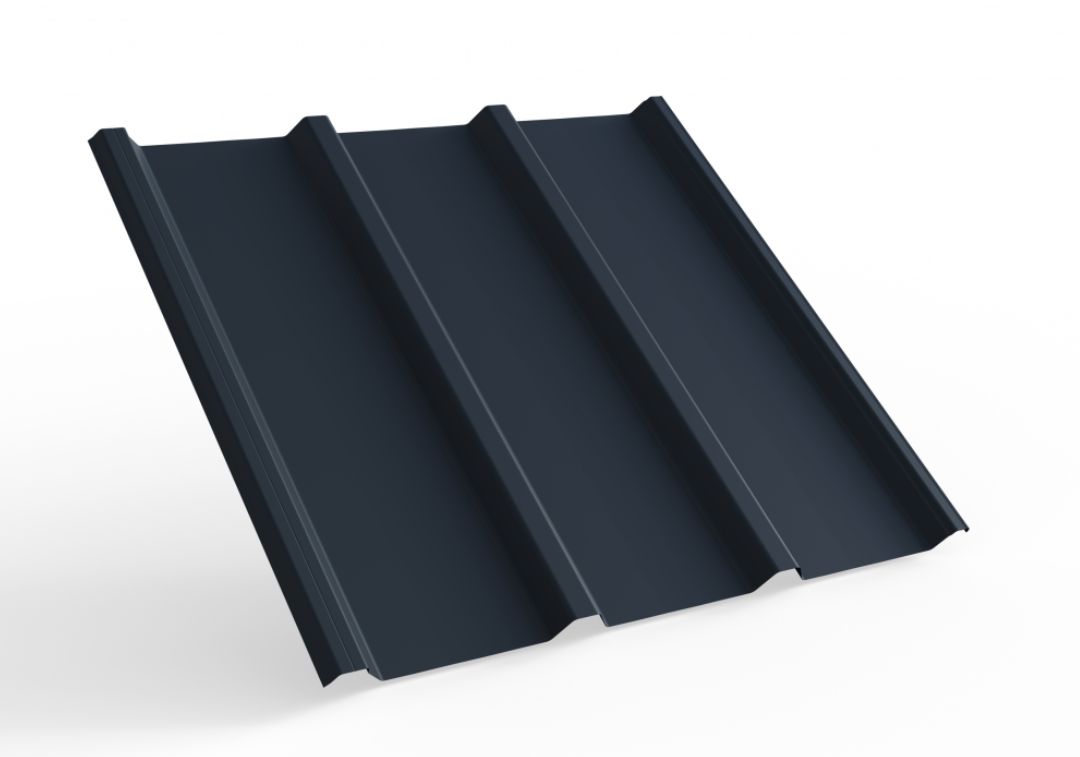

T – Trapezförmig |
| 9 |
Profilierung der Innenverkleidung |

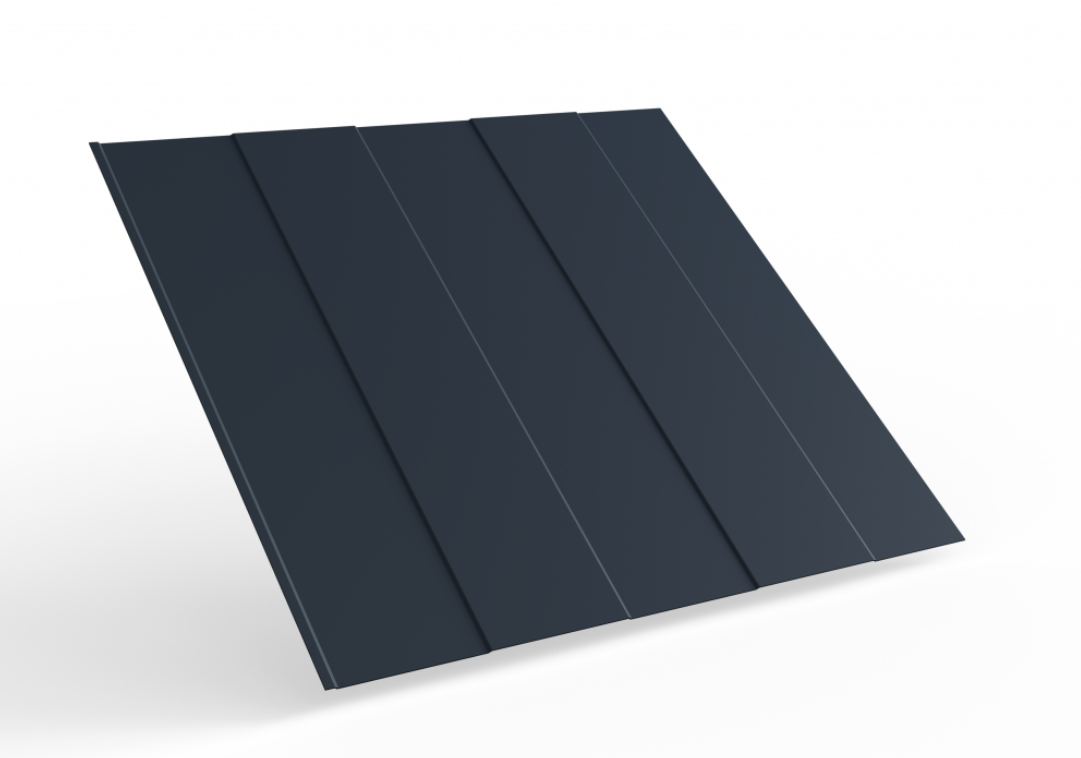

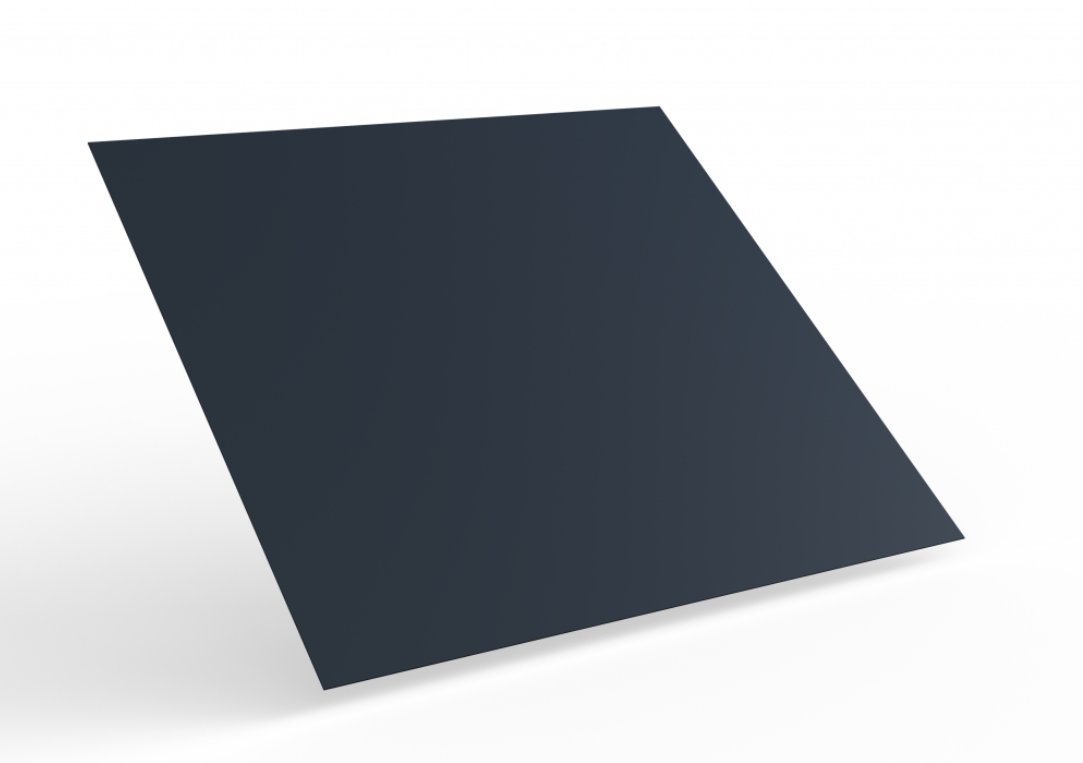

L – Linear, G – Glatt |
| 10 |
Standardfarben der Außenverkleidung** |
RAL 3000
RAL 5010
RAL 6011
RAL 7016
RAL 7035
RAL 8017
RAL 9002
RAL 9006
RAL 9007
RAL 9010
|
| 11 |
Standardfarben der Innenverkleidung** |
RAL 9002
RAL 9010
|
| 12 |
Faktor Ud,S [W/m2K] PIR-Kern |
0,55 |
0,37 |
0,27 |
0,22 |
0,18 |
0,14 |
| 13 |
Feuerwiderstan
dsklassifizierung*** |
– |
– |
REI30 / RE120 |
REI30 / RE120 |
REI30 / RE120 |
REI30 / RE120 |
| 14 |
Reaktion auf Feuer |
B-s1, d0 |
| 15 |
Einwirkung eines Außenbrandes auf das Dach |
BROOF |
| 16 |
Zertifikate, Zulassungen, Bescheinigungen |
DWU CE nach EN 14509,
Hygienezertifikat,
Zertifikat der Leistungsbeständigkeit EN 14509,
Feuerwiderstandsklassifizierung |
* Gewicht pro 1 m bei 0,5/0,5 mm Beplankung. Detaillierte Gewichte in herunterladbaren Dateien.
** Die verfügbaren Farben hängen von der Dicke der Verkleidung ab
***Bedingungen gemäß Feuerwiderstandsklasse
